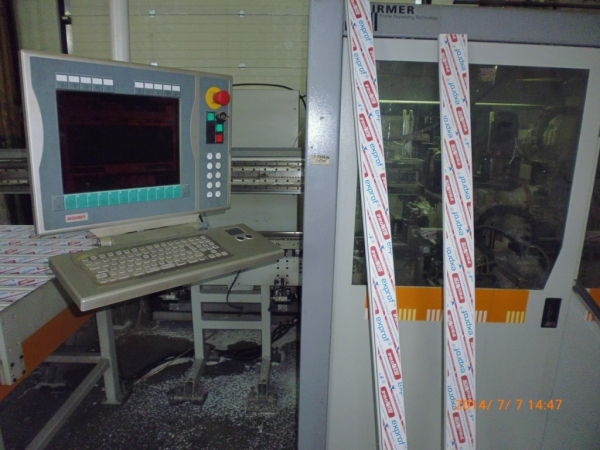

Автоматический пильно-обрабатывающий центр с ЧПУ Schirmer BAZ-1000-G 6 / Medium VU. Год выпуска 2007. В хорошем состоянии, эксплуатируется в настоящий момент на действующем производстве. Производитель Германия. Местонахождение г. Новосибирск. Отгрузка - самовывоз, возможна помощь в доставке транспортной компанией.
Описание и характеристики:
Автоматическая обрабатывающая линия типа BAZ 1000-G 6 \ Medium VU
Линия типа BAZ с PC-управлением Type C 6140 (Beckhoff) предназначена для автоматической резки, фрезерования и сверления технологических отверстий в ПВХ профилях. Построение линии модульное, одновременная обработка 1 профиля, предназначена для обработки створочных, рамных и импостных профилей.
Профильная система: Gealan
Производительность: около 260 оконных единиц при 8 часовой рабочей смене. (при 100% загрузке)
Операции: Рама – 4 реза, 7 дренажных канавок, 16 саморезов, 2 отверстия под крепления импоста, 2 отверстия – маркирование мест крепления ответных планок. Створка – 4 реза, 8 дренажных канавок, 12 саморезов 1 замочный паз, 1 тройное отверстие под фурнитурную ручку. Импост – 1 реза, 4 самореза ,2 отверстия - маркирование мест крепления ответных планок.
Автоматический обрабатывающий модуль типа BAZ 1000 – G6 \ Medium
Входной магазин для 12 профилей с автоматической системой подачи профилей (max 6500 mm.) оснащенной высокодинамической линией-сервомоторов мс NC-позиционированием.
Высокоскоростное NC-контролируемое устройство на магнитной подушке для передачи профилей в зону обработки G-модуля, скорость позиционирования до 150 м\мин.
Калибратор высоты профиля
Обрабатывающая станция с 6 осевым G-модулем вкл. в себя систему фрезерных агрегатов и прижимных элементов, систему профилей с NC-контролем.
Станция BAZ G 6 выполняет следующие операции в PVC-профилях:
распиловка рамных створочных и импостных профилей,
фрезерование водоотводящих- вентиляционных шлицов в рамах, створках и импостах,
фрезерование замочного паза в оконных створках,
маркирования мест положения зацепов в рамках и импостах,
вскрытие уплотнительных канавок в местах крепления импоста,
маркирование мест положения импоста в рамах.
Высокоскоростное NC-контролируемое устройство на магнитной подушке для передачи профилей в зону.
Пила с NC-управлением двух дисковая одноходовая – VU, размер режущих дисков 500 мм, угол выреза 45°
Зона распиловки импоста оснащенная пилой с NC-управлением, размер режущего диска 500 мм, угол реза 90°
Высокоскоростное NC-контролируемое устройство на магнитной подушке для передачи заготовок на автоматический «умных буфер», скорость позиционирования до 150 м/мин.
Автоматическая линия типа AFS SBZI (ПВХ)
Автоматический «умный буфер» для передачи заготовок на SBZ-центр и закладки армирования для 6 (28) профилей
Двойная импостная станция на 2 пакета фрез (производительность около 250 изделий)
Двойной (верх, низ) автоматический шуруповерт с контролем глубины и устройством виброподачи шурупов (для фиксации армирования первым шурупом).
Добавление операции сверления
Система удаления стружки и остатков (для G-модуля)
Система удаления стружки и остатков (для импостной станции)
Конвеер удаления отходов (необходим при использовании VU-агрегата)
