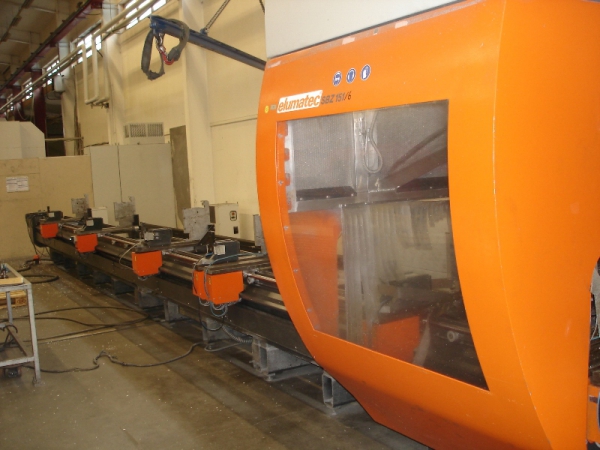

Топ-модель представляет собой
5-ти осевой CNC-пакет для рентабельной и рациональной обработки алюминиевого и стального профиля.


Все операции по обработке, такие как фрезерование, сверление, нарезание резьбы выполняются на закрепленном профиле для сохранения его поверхности.
Обработка с 6-ти сторон, с нижней стороны при помощи угловой головки (опция)
Подвижный магазин инструментов способствует его быстрой смене и оптимальному времени цикла обработки.
Магазин на 13 стандартных инструментов и 7 специальных инструментов (угловые фрезерные головки и специальные фрезы).
Одно место для пильного диска диаметром 400 мм или 500 мм .
Автоматическое позиционирование автономного зажимы позиционирования.
Две отдельные рабочие зоны позволяют осуществлять обработку в маятниковом режиме.
Возможность подключения серийный интерфейс, USB и через сеть.

Технические характеристики
Расстояние перемещения по
оси X: 6.000 мм , 7.300 мм ,
9.000 мм , 10.300 мм , 12.000 мм, 15.000 мм , 16.300 мм ,


Расстояние перемещения по
оси Y: 1.150 мм , Vmax. 40 м/мин.


Расстояние перемещения по
оси Z: 715 мм , Vmax. 40 м/мин.


Угол поворота по оси А: (при диаметре пильного диска
400 мм ) +/-110°, Vmax. 173°/сек.


Угол поворота по оси С: +/-180°,
Vmax. 175°/сек.
Частота вращения шпинделя
24.000 1/мин макс.


Мощность шпинделя 21 kW/S1.
Момент вращения шпинделя
17,2 Nm/S6
Магазин смены инструментов
на 20 мест справа
Магазин для 1-го пильного диска слева
Диаметр пильного диска макс.
500 мм
Диаметр фрезы 100 мм макс.
Оправка инструмента HSK-F63
