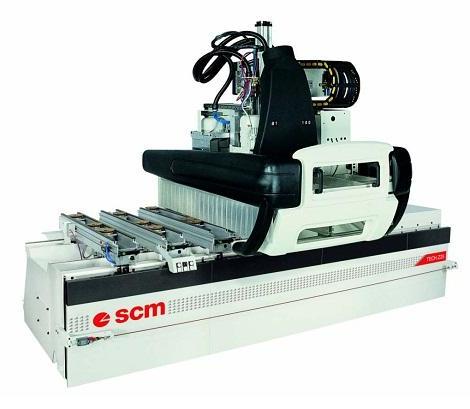

Продаю - Обрабатывающий центр с ЧПУ SCM TECH Z-25, пр-во Италия, 2005г/в.
Все вопросы по тел: (495)772-91-28.
Деревообрабатывающие станки б/у - www.stankipro.ru
Обрабатывающий центр с ЧПУ SCM TECH Z-25 является обрабатывающим центром с цифровым управлением, предназначенным для выполнения сверлильных и фрезеровальных работ по дереву, дсп, мдф и др.материалам.
Tech Z25 Plus - один из самых надежных и простых в эксплуатации обрабатывающих центров с ЧПУ для малых и средних производств.
Операции выпоняемые на станке:
- вертикальное сверление на поверхности обрабатываемой панели;
- горизонтальное сверление с четырех сторон заготовки;
- фрезерование пазов в направлении осей «Х» и «Y»;
- выполнение общих фрезерных операций.
РАБОЧАЯ ЗОНА
Расстояние между боковыми упорами вдоль оси Х: 2.500 мм
Перемещение по осям при фрезеровании:
X = 2.780 мм, Y = 1.140 мм,
Ход по оси Z = 200 мм
Перемещение по оси Y при сверлении:
Y = 918 мм,
Макс. расстояние от верхнего края сверлильного шпинделя до присоски
Z = 180 мм (без инструмента, без зажима HSK 63F)
Скорость перемещения по осям:
X, Y = 42,4 (54) м/мин (с R4L)
Z = 11,5 м/мин
Электрошпиндель с зажимным устройством HSK 63 F
Мощность - 6,6 (S1) /7,5 (S6) кВт
Плавная регулировка количества оборотов в программном управлении с помощью инвертора, направления вращения (правое, левое)
Зажимное устройство HSK 63 F, правое вращение 1 шт., без цанги
Режимы работы двигателя
Непрерывный режим S1 - макс. мощность двигателя при непрерывной работе
Чередующийся режим S6 - макс. мощность двигателя, чередующуюся с режимом холостого хода
6,6(S1)/7,5(S6) кВт с количеством оборотов 1.500-24.000 об,мин макс.мощность двигателя 6,6/7,5 кВт 12.000-18.000 об/мин
- Встроенный фиксированный пильный агрегат для фрезерования пазов
вдоль оси Х
Частота вращения - 4000 об/мин
Мощность привода 2,2 кВт
Макс. Диаметр инструмента 120 мм
Потребление воздуха 150 л/мин
Диаметр аспирационного патрубка 160мм
- Сверлильный агрегат, 18 шпинделей.
Мощность двигателя 2,2 кВт
Частота вращения 4000 об/мин
12 вертикальных сверлильных шпинделей,
можно использовать каждый в отдельности,
расстояние между шпинделями 32 мм
7 по оси Х и 5 по оси Y,
без инструмента, без посадочного зажима
6 горизонтальных шпинделей
2 двойных сверлильных головки в направлении оси Х
1 двойная сверлильная головка в направлении оси Y
Посадочная резьба: M 10
без инструмента, без посадочного зажима
- Магазин смены инструмента TR-7, 7-позиционный, линейный,
Смонтирован на корпусе
Возможна следующая загрузка инструментом
2 инструмента диам. 80 мм, 5 инструментов диам. 120 мм
Макс. вес инструмента - 4,5 кг на инструмент или 20 кг при полной загрузке
Возможно размещение угловых передач
- 6 траверс L= 1000 мм с 18 вакуумными присосками
Каждая траверса имеет по 3 пневматические автоматические вакуумные
присоски для крепления заготовок
- Автоматическая центральная смазка
для подвижных частей осей X, Y и Z
- Вакуумный насос 100 м³/час.
