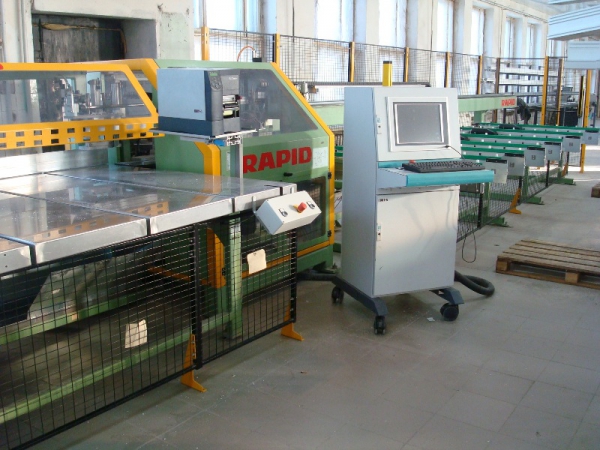

Пильно обрабатывающий центр Rapid Ultratech (MFC + Optima) 2006 год.
Производительность 160-180 изделий в смену


1.2. RAPID-Ultratech Kompakt PVC, состоящий из:

1.2.1. Обработка и нарезка профилей: MFC Evolution 05 для обработки профилей в ПВХ, Optima Evolution 05 для нарезки профилей

* Магазин подачи для 10 профилей максимальной длиной 6500 мм.

* Ось подачи для позиционирования профиля для обработки и нарезки.

* Числовое программное управление через ПК на базе Windows (см. пункт 3.2.).

* Обрабатывающий модуль MFC с расположением агрегатов на венце.
* Центр нарезки Optima Evolution с одним пильным диском.

* Пневмозахват и стол выгрузки заготовок.

* Вытяжка.

* Принтер этикеток (опция).

* Защитное ограждение (опция).

* Дверные операции (опция).

* Удалённый доступ (опция).
2.1. Ultratech Kompakt

2.1.1. Принцип действия

* По сети или посредством USB производится загрузка заданий и информации по обработке заготовки.

* Далее заготовка перемещается посредством ремённой передачи в положение для обработки.

* Посредством захвата заготовка перемещается сначала к шуруповёрту, где она свинчивается со стальным элементом усиления, одновременно перемещаясь к обрабатывающему модулю (венцу, на котором расположенны восемь агрегатов сверления и фрезерования). Венец вращается в диапазоне ± 360° и перемещается в трёх осях, что позволят устанавливать каждый из агрегатов в заданное положение для выполнения запрограммированной обработки. В процессе обработки профиль продвигается в центр нарезки , где производится нарезка на заготовки.

* В заключение заготовка перемещается на стол выгрузки для этикеттирования, армирования и сортировки.

* Последовательность обработки заготовок может определяться вручную или по результатам предварительной оптимизации.

* Отработаные задания могут быть снова активированы на повторную обработку.

2.1.2. Виды обработки

Возможны следующие виды обработок:

* Свинчивание заготовки из ПВХ и стального элемента усиления.

* Фрезерование водоотводящих и вентиляционных отверстий.

* Фрезерование отверстий для выравнивания давления.

* Сверление отверстий под ответные планки.

* Сверление отверстий под дюбель (оказывает существенное влияние на

производительнось).
* Сверление отверстий для крепления импоста.

* Сверление отверстий в створке для крепления петель.

* Сверление отверстий в раме и импосте для крепления петель

* Сверление отверстий для крепления ручки

* Фрезерование отверстия для корпуса замка

* Все стандартные обработки дверных профилей (опция за отдельную плату)

* Двусторонняя нарезка 45°

* Двусторонняя нарезка 90°

* Комбинированная нарезка 45° и 90°

2.3. Наглядность и контроль работы Ultratech.

* На пультах управления представляется информация как по обрабатывающему центру с указанием данных по уже выполненным заданиям и по рабочему состоянию оборудования с возможностью управления его работой.

* Наглядность работы Ultratech базируется на основе специальной программы. Структура всех меню, функций и окон на мониторах и др. остаётся идентична MFC и Evolution.

* Возможные ошибки в работе указываются на мониторах и сохраняются в памяти системы управления.

2.4. Технические данные MFC

2.4.1. Размеры профилей :

* ширина макс. 125 мм

* высота макс. 130 мм

* длина заготовки: минимальный внутренний размер 200 мм

* длина заготовки: максимальный внешний размер до 3500 мм (ограничен длиной стола выгрузки, другие длины по запросу).
2.4.2. MFC Evolution (ПВХ):

* Стандартное оснащение агрегатами:

o 8 фрезеровальных агрегата: 2,2 кВт.

2.4.3. Optima Evolution:

* Мотор пилы (2,2 KW) с механическим тормозом.

* Пильный диск 500 мм.

* Вытяжка 2,2 кВт, включая шланги для подключения к центру нарезки профиля.

* Транспортёр вывода отходов: горизонтальный и наклонный транспортёры для вывода стружки и обрезков в предоставляемый заказчиком контейнер.
