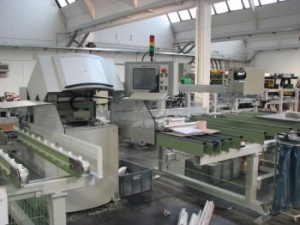

Распиловочный центр Haffner SBA-1 с одним пильным диском.

Производительность: ca. 200 комплектов окон за 8 часов
Тактовое время обработки заготовки: ca. 15 секунд
Левая или правая подача
Длина: ca. 12,5m
Ширина: ca. 3,8m

1 PE - загрузочнотранспортный модуль на 10 профилей
- Загрузочный магазин на основе сварной станины из высокопрочной стали.
- Заготовки профиля укладываются в магазин вручную.
- Макс .длина заготовки 6500мм,мин. 600мм.
- Подача профиля осуществляется при помощи зажима с ЧПУ управлением
- Привод осуществляется шаговым серводвигателем.
- Линейное рабочее перемещение зажима осуществляется через зубчатую рейку и шестерню, что позволяет достичь максимальной точности размеров
- Автоматическая установка зажима в вертикальном и горизонтальном положении для нормального зажима профилей разных в поперечном сечении
- Скорость позиционирования 240m / min.


2 ZS – Станция порезки

- Основание машины представляет собой стальную сварную конструкцию.
- 1-но распиловочное устройство, пильной диск O 550мм. Мощность двигателя 3кВт. Резы под углами под 45° 90° 45°.
- Прижим заготовки осуществляется горизонтальными и вертикальными прижимными устройствами.
- Устройство для прижима уплотнителя на створки для улучшения качества реза.
- Разделённые отверстия для удаления стружки и обрезков
- Прижим профиля в горизонтальной и вертикальной плоскостях.
для более качественной порезки профиля с уплотнителем спец. прижим.
- Раздельные отверстия для удаления стружки и обрезков


3 PQА – станция выхода готовых заготовок
- Разгрузка осуществляется по роликам с приводом на разгрузочный стол.
Макс. длина 3500мм. мин 300мм.

4 Управление

- Простое управление для оператора.
- Вывод на экран сообщений об ошибках.
- Для удаленного диагностирования и обслуживания – подключение через модем.
- Современная модульная система с однотипными модулями.
- Модули управляются по скоростной шине передачи данных.
- РС под Windows XP и базой данных Access.
- Обработки в форме программ для ЧПУ.
- ЧПУ обеспечивает надежный производственный процесс.
- Возможно применение различных программ оптимизации резов.
- Программирование и изменение подач(F) и числа оборотов(S) агрегатов возможно внутри макросов.
5 Пульт управления

6 Пристройка защитных ограждений

- Защитные кожухи и обшивка разрабатываются отдельно в зависимости от реального расположения машины. Монтаж защитной обшивки рассчитывается отдельно.


80.000,--

Опции:

Принтер для наклейки этикеток вручную 3.100,--

Торцефрезерная станция с 4 фрезами и
2 моторами для импоста 38.000,--


Транспортер мусора

- Обеспечивает быстрое удаление возникающих обрезков.
7.915,--

Пылесос

- Мощность…….1.800 m3 / ч 1.895,--
