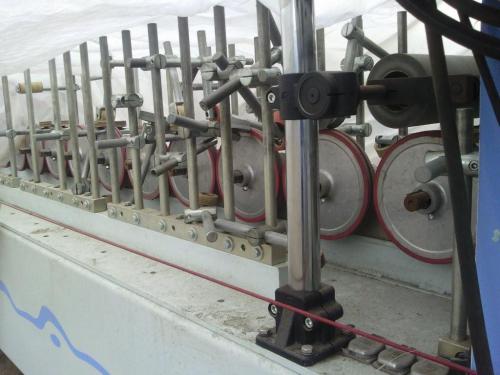

FRIZ PUM 100/30/DK/R Optimat
станок для окутывания для окутывания оконных профилей в проходном режиме.
Материал-основа: пластик, пригодный для окутывания
Облицовочные материалы: Термопластичные плёнки (2D), толщиной прим. 0,1 - 0,2мм, обработанные праймером, из рулона, пригодные для окутывания Клеи: Клеи полиуретановые Нанесение клея: через щелевое сопло
Температуры обработки: Входная температура профиля мин. 18°С.
Необходимо учитывать условия хранения и переработки в соответствии с требованиями
производителей клеёв.
УКАЗАНИЕ: при примененении опционального нагревательного канала НКА 500 VK-Nr, 2201 могут окутываться и профиля из металла.

Т EX Н И Ч Е С К И Е ДАННЫЕ:
Ширина заготовки мин/макс. 10 - 300 мм
Толщина заготовки мин/макс, б - 150 мм
Толщина заготовки при устройстве
разделения пленки мин/макс, б - 90 мм
Длина заготовки мин. 2500 мм
Ширина облицовочного материала макс. 300 мм
Диаметр рулона макс. 600 мм
Внутрен.диамстр гильзы рулона 76 мм и 152 мм
Скорость подачи, регулируемая бесступенчато 6-40 м/мии
(не является технологической)
УКАЗАНИЕ: Скорость производства зависит от применяемых материалов, мощности
плавления и мощности насоса модуля нанесения клея!
Рабочая высота над полом: 1.050 мм
Электрозначение подключения: будет сообщено
Сжатый воздух: б бар
Требуемая мощность аспирации:
- объем воздуха 487 мЗ/ч
- скорость воздуха 10 м/сек Длина станка прим.5.300 мм
Ширина станка прим. 1.500 мм
Высота станка прим. 2,100 мм
Вес станка прим. 2.000 кг
Сторона обслуживания слева Окраска структур.лак HOMAG RDS 2408005 серый
Рабочее напряжение 400 В/50 Гц
Подстройка характерного для страны промышленного напряжения посредством трансформатора

Б A3 О В Ы Й С ТАНОК GPU
- с цельной стабильной станиной, подготовленной для установки обрабатывающих агрегатов
- мотор привода с регулированием по частоте
- 6 розеток для подключения обдува горячим воздухом
- электрическая предварительная инсталляция (6 розеток) для подключения устройств подогрева профиля
- электрическая предварительная инсталляция для щёток

ТРАНСПОРТНАЯ СИСТЕМА VPS
- система транспортировки заготовок состоит из 21 вала с 2 съёмными транспортными колёсами каждый, шириной 10 мм, вулканизированными силиконовой резиной, диаметр колёс 240 мм
- транспортные колёса перемещаются по осям для быстрой настройки станка на новый профиль.
Каждая ось транспортного колеса снабжена шкалой, Транспортные колёса фиксируются зажимными болтами.
- транспортные колёса могут монтироваться с обеих сторон привода
- устройство привода легко снимается, чтобы обеспечить возможность полного окутывания (360 градусов)
Примечание : при полном укутывании необходимо согласовать геометрию профиля с заводом - изготовителем

ПОДАЧА ЗАГ О ТО В О К
- при помощи переставляемых роликовых шин справа и слева на входе станка
- вертикальные инструментальные штанги слева и справа с направляющими роликами в зоне подачи станка

С О П Л О ОБДУВА Р Р А
- по одному соплу обдува расположено справа и слева для удаления частиц грязи на профиле
- для подключения к сети сжатого воздуха
- расход воздуха регулируется вручную

СТАНЦИЯ П Р А ЙМ Е РА К-РА
- для предварительной обработки пластиковых профилей
- 3 устройства нанесения профиля с войлоком, настраиваются на профиль
- пропитка войлока - ручными дозирующими вентилями для настройки количества нанесения праймера
- питание производится с использованием емкости объемом 5 литров
- получающиеся пары отводятся верхним и двумя нижними аспирационными кожухами в ванну-уловитель
- кожухи подключаются к аспирации Заказчика подключение аспирации сверху 1 х 100 мм подключение аспирации снизу 2 х 60 мм
мощность всасывания
- сверху: 1 х 283 мЗ/ч -снизу:2х102мЗ/ч
- станция праймера закрывается ленточнымзанавесом

С Т А Н Ц И Я РАЗМОТКИ АРЕ
- вал размотки, переставляемый сбоку
- с регулируемым тормозом
- макс, диаметр рулона 600 мм
- комплект универсальных конусных зажимных элементов для картонных гильз с внутренним диаметром 76 мм и 152 мм

KSM АГРЕГАТ НАНЕСЕНИЯ КЛЕЯ ЧЕРЕЗ ЩЕЛЕВЫЕ СОПЛА С Ш А Б Л О НОМ
- для нанесения клея тонким, равномерным слоем на облицовочный материал.
Состоит из:
- наносящая головка с щелевым соплом предусматривает возможность использования сменных шаблонов, поворотная для точной настройки на соответствующую ширину нанесения
- ширина нанесения макс. 300 мм, регулируется при помощи вставного шаблона
- 5 шаблонов для индивидуальной настройки на заданную ширину нанесения
- электронная регулировка температуры
- фильтр для клея, сменный
- сборная ванна для клея с антиадгезионным покрытием

П О Д О Г Р Е В ПЛЁНКИ
- для подогрева облицовочного материала
- 1 коротковолновой индивидуально настраиваемый инфракрасный излучатель мощностью 2,25 кВт

НАПРАВЛЯЮЩАЯ ДЛЯ, У К У Т.Ы В А Ю Ш Е Г О _ МАТЕР И А Л А
- для разматывания пленки перед кашировалышм валиком и для бокового направления

К А Ш И Р О В А Л Ь Н Ы Й ВАЛИК WPK
- вулканизированный клееотталкивающей и термостойкой силиконовой резиной
- переставление по высоте через маховик

СТАНДАРТНЫЙ КОМ-Т ОКУТЫВАЮЩЕГО ИНСТРУМЕНТА UP S
- для окутывания профилей, аналогичных профилям группы I в соответствии с чертежом №9-721-07-0001 термопластичными плёнками и декоративными бумагами с использованием клеёв на основе растворителей и клеёв ПВА.
Состоит из:
- 36 вертикальных штанг для инструмента, комплектно оснащённых крестовыми зажимами, крепёжными держателями,укутывающами роликами с усиленными держателями роликов
- длина зоны укутывания 2.250 мм

ОБДУВОЧНОЕ СОПЛО С ГОРЯЧИМ ВОЗДУХОМ Н G L
- для реактивации клеев
- 2 сопла с горячим воздухом 3 кВт каждое,вкл.съёмные насадки
- регулируются ступенчато
- монтируются в зоне окутывания

РАЗМОТКА ЗАЩИТНОЙ ПЛЕНКИ А Р S
- с отводной штангой для направления материала
- с вилочным роликом 100 мм шириной для размещения защитной пленки
- макс, ширина защитной пленки 200 мм
- максдиаметр обмотки 300 мм

ЭЛЕКТРООБОРУДО ВАН И Е
- шкаф управления, иптагрнрошшный D сташту
- панель управления, отдельно выведенная из станины
- инсталляция по Евронормам EN 60204
- защитное покрытие кабелей электропроводки до ставка обеспечивает Заказчик

ПРЕДОХРАНИТЕЛЬНЫЕ И ЗАЩИТНЫЕ УС ТРОЙСТВА
- устройство аварийного отключения
- ставки для стран-участниц ЕС со знаком СЕ в соответствии с директивой КС по станкам 98/37/EG
- документация в двух экземплярах (1 х на бумаге, 1 х на CD)

Номер : 2060 1 х слева УФ-ЛАМПА
• для лучшего распозавания нанесения праймера
- монтируется после установки с праймером
УКАЗАНИЕ: лампа имеет 2-метровую проводку для подключения в имеющуюся розетку для обдува горячим воздухом

Номер : 3620 1 х слева
УПРАВЛЕНИЕ ОБЪЕМОМ НАНОСИМОГО КЛЕЯ ДЛЯ ЩЕЛЕВОГО СОПЛА KSD 100
Для автоматического определения подачи клея.
Параметр ввода: ширина нанесения и вес наносимого количества.

Номер : 3606 1 х слева
МОДУЛЬ ПЛАВЛЕНИЯ ДЛЯ ПУ-КЛЕЕВ NORDSON МС 21 1X1
Модуль плавления для полиуретоновых клеев-расплавов в мешках из пленки. Вкл.недельный счетчик времени.
Вкл.1 обогреваемый шланг высокого давления, длина 3000 мм. Полная инсталляция электроники.
Мощность плавления: 18 кг/ч макс. В пленочных мешках (зависит от типа клея)
Емкость бачка: 3 кг
Количество насосов: 1
Подключение шланга: 1
Вес: ок. 250кг
Размеры ДхШхВ: 1.050х820х2100мм
Общее значение подключения: ок, 4 кВт

Номер : 3649 1 х слева
НАЦЕНКА НА ЩЕЛЕВОЕ СОПЛО 300 ММ С ЗАСЛОНКОЙ KSA Бесступенчатая перестановка заслонкой ширины нанесения (клея) с 5 до 300 мм, Перестановка заслонки вручную шпинделем и цифровым механизмом. УКАЗАНИЕ: смена шаблона для перестановки ширины, как описано в базовом оснащении, отсутствует. Также отсутствует устройство наклона.
