Основой принципа гидроабразивной резки материалов является способ их разделения с помощью водяной струи высокого давления. Вода, сжатая насосом-мультипликатором до давления 4150 атм., проходит через водяное сопло, попадает в смесительную камеру, в которую, в свою очередь, через абразивное сопло подается абразив – гранатовый песок с частицами размером около 0,4 мм. Далее смесь воды и абразива проходит через твердосплавное сопло с внутренним диаметром 1 мм и со скоростью около 1200 м/сек. попадает на поверхность разрезаемого материала.

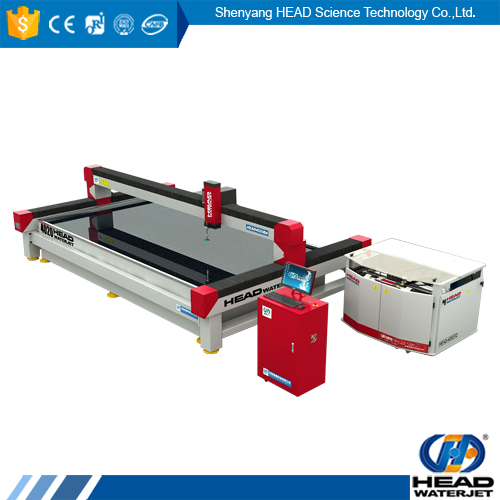

Технические характеристики и комплектация установки ГАР

модели HEAD4020BA/HEAD42037Z с рабочими размерами стола 4000х2000 мм.
1)Компоновка станка гидроабразивной резки:
Станок предназначен для обработки листового материала методом воздействия водяной струи высокого давления (4 150 бар.), смешанной с абразивом.
Стандартная комплектация:
-рабочий стол
-сервоприводы по осям X, Y
-насос высокого давления;
-система ЧПУ
-система подачи абразива

2)рабочий стол 4000*2000мм
Рабочая зона резки:

Ось X ………………………………… 2500 мм

Ось Y…………………………………. 4000 мм

Ось Z ………………………………... 150 мм.
Максимальная нагрузка на рабочий стол - 550 кг\кв.м.

3)Насос высокого давления
диапазон рабочих температур -10 +30

максимально допустимая влажность воздуха – 85%

габаритный размер (ДхШхВ) – 1200х1300х1200 мм.

масса – 1200 кг.
мощность эл. двигателя – 37 кВт, 380 В.
электродвигатель – Siemens

Гидравлический насос - YUKEN
макс. давление воды – 4150 атм.

мин. давление воды на входе – 5 атм.

макс. давление воды на входе – 7 атм.

расход воды – макс. 3.8 л./мин.
объем бака масла – 100 л.
- Рабочее напряжение ( ± 10 %) …………. 380 В / 50-60 Гц

-Потребляемая мощность…………….……37 кВт
5)ЧПУ с системой управления -Shanghaiweihong


контакты:
Shenyang Head Science & Technology corporation Limited
менеджер по продаж
Мария Сунь
тел:+86 13190062143
skype:maria-waterjet
email:xiaofei.sun@yandex.ru
waterjetseller@yandex.ru
