Наша компания Shenyang Head Science & Technology corporation специализирует в области исследований и разработки, производства насосов сверхвысокого давления, технологий гидроабразивной резки и в смежных областях из Китая . Основной продукт кампании – установки гидроабразивной раскроя- используются во всем мире в различных областях промышленности, где нужно резать материал.

Установки серии HEAD изготовленные из высококачественных комплектующих американского, японского и тайваньского производства – это лучшее решение экономичного способа резки материалов.

Описание процесса
Гидроабразивная резка материалов – это разделение материала с помощью водяной струи высокого давления смешанной с гранатовым песком. Вода, сжатая насосом высокого давления до 4000 атм., проходит через водяное сопло, попадает в смесительную камеру, в которую, в свою очередь, из системы
подачи абразива подается гранатовый песок с размером частиц размером 0,08-0,3 мм. Далее смесь воды и абразива проходит через твердосплавное сопло со скоростью около 1200 м/сек. попадает на поверхность разрезаемого материала. После резки остаточная энергия струи гасится водой, которой предварительно
заполнен водосборник (бак под решеткой рабочего стола).

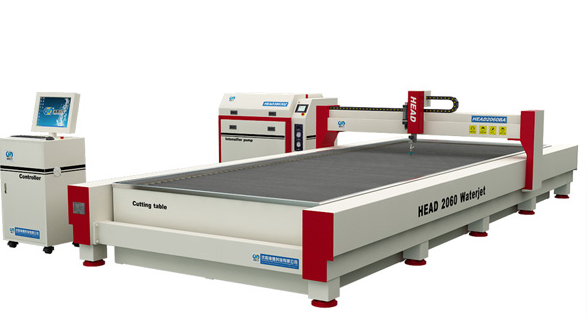

Технические параметры ( модель :HEAD2060BA/HEAD38030Z)


1. Насос:
• Максимальная подача масла 90 л/мин
• Максимальная подача вода 3,7 л/мин
• Максимальный диаметр отверстия 0,33 мм
• Максимальное давление 380 МПа
• Продолжительное рабочее давление 330МПа
• Мощность мотора 30 кВт
• Сеть 380 В/50 Гц/3 фазы
• Длина/Ширина/Высота1535*100*1420мм
• Усилитель Accustream (США)
• ограммируемый логический контроллер Omron
• Теплообменник вода/масло
Распределитель YUKEN(Япония)
• Объем аккумулятора 1,3 л
• Датчики уровня масла и температуры масла включены в комплектацию

2. Рабочий стол:
• Размеры рабочего стола X и Y 2000х6000 мм
• Перемещение по оси Z 150 мм
• Точность контроля ±0,01 мм
• Точность резки ±0,1 мм
Точность повторения ±0,02 мм
• Скорость движения по осям X и Y 6000 мм/мин
• Скорость движение по оси Z 1000 мм/мин
• Режущая головка 3-х осевая
• Метод привода Сервопривод переменного тока
• Серво система YaskawaServoMotor (Япония)
Линейное перемещение и ШПВ (ABBA)TAIWAN
Сопло и смесительная трубка (США)
• Температура эксплуатации 2-40 С
• Рама осей X и Y выполнена из алюминия
• Водяной бак выполнен из нержавеющей стали
По желанию заказчика, дополнительно могут быть установлены:
• 4-х осевая головка
• 5-ти осевая головка
• Автоматическая система регулировки высота
Устройство для загрузки материалов

3. Система ЧПУ:
• 19 дюймовый LCD монитор
• Поддерживает DFX и NC форматы
• Система работы в двух направлениях
• Функция контроля заданной производительности
• Режимы частичной обработки
• Возможность сохранения координат

4.Система подачи абразива, служит для автоматической транспортировки абразива к режущей головке станков гидроабразивной резки. Передача абразивной смеси осуществляется посредством цифрового устройства, которое способно значительно увеличить эффективность.
Это оборудование обеспечивает автоматическую доставку абразива из большого бака к маленькому ,расположенному на оси Z, постоянно поддерживая необходимый уровень абразива в маленьком баке. Большой бак имеет колеса, что позволяет перемещать его к месту хранения абразива
Особенности системы автоподачи абразива:
- данная система проста в эксплуатации и не требует обслуживания;
большая вместительность (вмещает около 200 л абразива); этого объема хватает, чтобы обеспечить непрерывную работу машины гидрорезки.;
Технические характеристики:
Давление: 0,6 МПа
Объем: 200 л

Контактная информация
Shenyang Head Science & Technology corporation
Мария
Менеджер по продаже
email: xiaofei.sun@yandex.ru
Tel:+86 13190062143
Skype:maria-waterjet
Icq:606944312
www.headwaterjet.ru
