Агрегат для гидроабразивной резки – это новое поколение современного, надежного и высокопроизводительного оборудования, технология резки водной струёй позволяет обрабатывать практически любые материалы: сталь, титан, алюминий, пластик, камень, стекло и прочие материалы.

Гидроабразивная резка иногда является единственным возможным способом обработки, необходимо также отметить экономичность гидроабразивной резки. Тонкая струя воды существенно сокращает отходы материала. А высокое качество реза позволяет снизить, или вообще избежать затрат на дальнейшую обработку поверхности.

Известно, стекло — очень капризный и хрупкий материал. Следовательно, его фигурная резка нуждается в особом подходе, прогрессивных технологиях и высоком мастерстве, что полностью обеспечивает гидрообразивная резка, и это подтверждено мировой практикой .

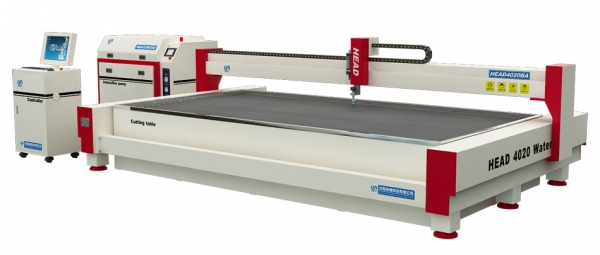

Гидроабразивная установка HEAD позволяет производить резку любых видов материалов (сталь, медь, дерево, стекло, мрамор, гранит, резина, пластмасса и др.) толщиной до 100мм и точностью резки ±0,1мм. Размеры рабочего стола, в зависимости от модели, могут составлять от 1000х1000мм до 6000х3000мм; точность позиционирования ±0,05мм. Точность и программное обеспечение станков позволяет вырезать такие точные детали как шестерни, сальники, уплотнения и многое другое за одну операцию на основании редактируемого чертежа в программе CAD.

Основные технические параметры агрегата гидроабразивной резки HEAD 4020BA/HEAD42037Z
А ,ЧПУ система
Пункт Параметр
система упрвления промышленный компьютер Yanhua + NC studio
Размер дисплея 19-дюймовый LCD
PLC(Логический блок ) Omron
Ввод данных чертежей DXF AutoCAD
Ввод графики и изображений Граф. функции AutoCAD
ПК промышленного назначения, профессиональное программное обеспечение гидроабразивной резки основано на базе ОС Windows XP.
Поддержка файлов формата DXF и любое автоматическое программирование для создания кода управляющей программы. Файл формата DXF из системы автоматизированного проектирования AUTOCAD не требует программного обеспечения для дальнейшего преобразования. Это нормально использовать его из программного обеспечения системы ЧПУ и выполнять изображения в файлах формата DXF автоматически.
Имеет функцию обработки данных в прямом и обратных направлениях.
Функция управления скоростью.
Частичные и плавные режимы обработки.
Функция автоматической обработки данных для малых дуг (траекторий).
Функция обработки круга.
Функция запоминания координат после отключения электроснабжения.
Функция двойного ускорения/замедления скорости передачи данных.
Удобная остановка, продолжение обработки из любой функции.
Установка времени задержки.

Б, Рабочий стол
пункт параметр
Габаритные размеры координатного стола X x Y x Z (мм) 5000мм*3000мм*1600мм
Масса координатного стола (кг) 2200кг
Масса заполненной ванны (кг) 3200кг
Размеры рабочего стола X и Y 4000мм*2000мм
Перемещение по оси Z 150мм
Скорость движения по осям X и Y 6000мм/мин
Скорость движения по осям Z 1000мм/мин
Точность контроля ±0,01 мм
Точность резки ±0,1 мм
Точность позиционирования ±0,05 мм
тип машины "
Портального типа, надежной, жесткой и устойчивой конструкции,равномерный ход, высокая точность и безопасность. Портальный тип стола имеет жесткие требования по плавности и параллельности двух поперечин Y. Продольно-фрезерный станок используется для обработки поверхности направляющих, который поддерживает плоскостность установки.
Ось X Поперечина X рабочего стола выполнена из прессованного алюминиевого сплава.
Ось Y Чугун
Ось Z Двойная линейная направляюшая
Система привода Ось Z автоматически управляемая, имеет 3-осевое управление и функция автоматической настройки инструментов.
Линейное перемещение и ШПВ Шариковая винтовая пара и линейные направляющие (TAIWAN), которые гарантируют точность передачи, высокое качество, и продолжительный срок службы.
Серво система сервопривода Yaskawa(Япония), который обладает надежным управлением, устойчивой работой и не производит низкочастотный резонанс.
Структура рабочего стола Отдельно
Решетка сталь 5мм
вес станка 4600кг

В,Усилительный насос
Пункт Параметр
Мадель,HEAD42037Z
Тип нагнетания давления Гидравлический
Марка мультипликатор США
Макс. рабочее давление 420МПа
Непрерывное рабочее давление 370МПа-390МПа
Объем аккумулятора 1.2 л
Мак.расход масла ,106л/мин
Мак.расход воды 3.8Л/мин
Мак.диаметр насадка 0.35mm
Метод направление Электронное направление
Распределитель YUKEN(Япония)
Питание 3-фазное, 380V, 50Hz
Габариты 1535×1000×1420
Вес насоса 1000кг
