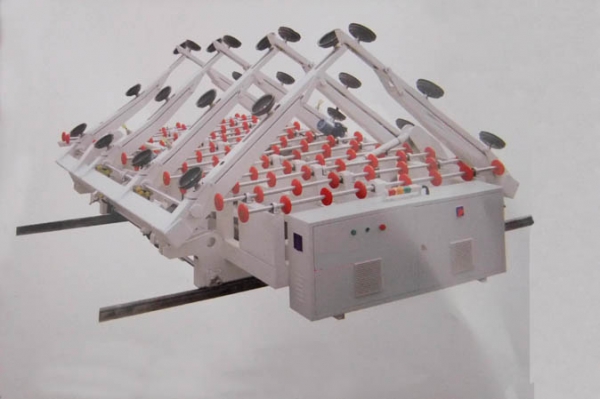

JC - Автоматический стенд для загрузки стекла с двумя поворотами и с подачей с одной стороны

Характеристика:

Главным образом используется для автоматического снятия плёнки со стекла. Стекло располагается на указанном месте. После подачи сигнала на снятие плёнки присоски автоматически приклеиваются к поверхности стекла и помещают его на конвейер для последующей обработки. Стекло автоматически следует в автомат по резке. После этого находясь в вертикальном положении стекло при помощи присосок подаётся в шлифовальный автомат. После отшлифовки помещается на роликовый конвейер.

Главным образом станок состоит из станины, поворотного механизма с присосками, двигательного механизма с присосками, конвейера, панели управления и т.д.

Весь процесс работы ПЛК может быть произведён как в автоматическом, так и в ручном режиме. Ручное управление главным образом понадобится при настройке и обслуживании оборудования. Любую из возможных операций можно провести независимо по отдельности, также можно использовать станок в стандартном режиме. По завершении шлифовки (независимо от того, какой: автоматической или ручной) станок сигнализирует о завершении операции. При помощи поворотного двигателя и присосок производится поворот стекла для обработки другой его стороны. По окончанию переповорота стекло фиксируется, сохраняя угол наклонапредыдущей стороны. Прежде чем вакуумный насос начнёт свою работу, особый датчик определяет качество контакта присосок и стекла. При начале работы вакуумного насоса вращательный двигатель останавливается. При старте вакуумного насоса присоски за счёт силы разрежения присасываются к стеклу. Когда вакуумный насос достигает заданного давления он останавливается. Зафиксированное на присосках стекло при помощи двигателя приподнимается и остаётся в таком положении несколько секунд для того, чтобы оператор мог проверить качество фиксации стекла на присосках. Затем двигатель помещает зафиксированное присосками стекло на стэнд. После закрепления стекла на стэнде присоски быстро отлипают за счёт подаваемого в них воздуха. По окончанию фиксации стекла на стенде станок сигнализирует об успешном завершении операции. Затем станина автоматически возвращается в исходное положение, дождитесь когда режущий стол подаст сигнал о завершении процедуры. Возможна отправка стекла с заданной скоростью на режущий стол, также возможно запрограмировать цикл обработки стекла в автоматическом режиме. Программа может быть произвольно выбрана исходя из толщины стекла.

Примечание: станок автоматически контролирует количество загружаемого стекла. Перед процессом резки стекла в систему вводится количество загруженного стекла. После автоматического процесса резки стекла оператор возобновляет процесс шлифовки вручную, чтобы избежать несчастного случая при ошибке оператора в процессе нарезки стекла.

Параметры устройства:

Технические особенности:

Двигатель: специальная форма для повышения точности
Ролик: поверхность изготовлена из искуственной кожи
Вакуумные присоски: из импортной пластмассы Ding Qing (со структурой двойного прилипания)
Страна-производитель двигателя для перемещения/поворота стекла: Тайвань
Ваакумный насос: производство китайско-германского совместного предприятия
Подшипники: SKF (Япония)
