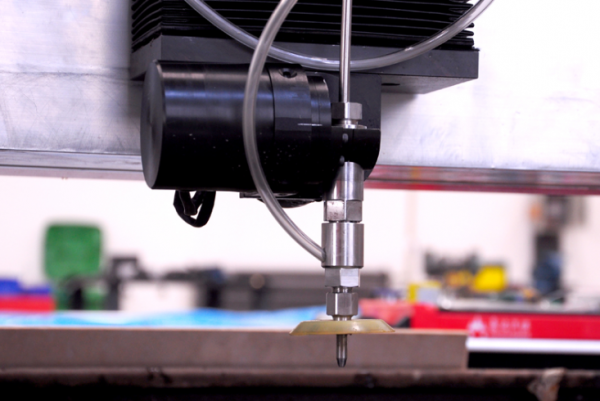

АВ конструкция 5-ти осевая режущая головка для гидроабразивной резки

Конструкция станка обеспечивает устойчивый и быстрый рез высокой точности, и не вибрирует во время быстрого движения.
Режущая головка оснащена надежным пневматическим переключателем воды, который повышает эффективность работы.

Уникальная конструкция клапана позволяет управлять напором песка и предотвращать утечку воды

В 5-ти координатном исполнениии:

Стандартные координаты X, Y, Z. Дополнительные оси А и В - позволяют головке вращаться в двух дополнительных плоскостях.

Это позволяет:

1) резать материалы под любым углом до +-8 градусов (настраивается в программе). Угол резки отслеживается по всей длине траектории - головка сама поворачивается по ходу движения.

2) для компенсации конусности реза (срез, торец под 90 градусов)

3) точность резки до 0.1 мм.

4) компенсация на толщину режущей струи. Позволяет добиться фактически бесшовной укладки и сборки нарезанных элементов без доп обработки.

5) цена на АВ конструкцию 5-ти осевую режущую головку будет дешевле чем АС конструкции 5-ти осевой головки.

Технические данные:

Тип исполнения: портальный и консольный 5-ти координатный.
Варианты исполнения: 1000х2000, 2000х1500,2500х1500, 4000х2000.
Перемещение по оси Z: до 150 мм.
Дополнительные оси (для 5-ти координат): А и С.
Угол обработки до ±80, компенсация конусности
Точность управления: ±0.01 мм
Точность позиционирования: ±0.01 мм
Точность резки: ±0.1 мм
Повторяемость: ±0.05 мм
Контроль по всем осям, позиционирование, продолжение резки с того же места при сбоях
Сервоприводы и двигатель: Япония (YASKAWA)
Направляющие и ШВП: АВВА( производит в Тайване).
